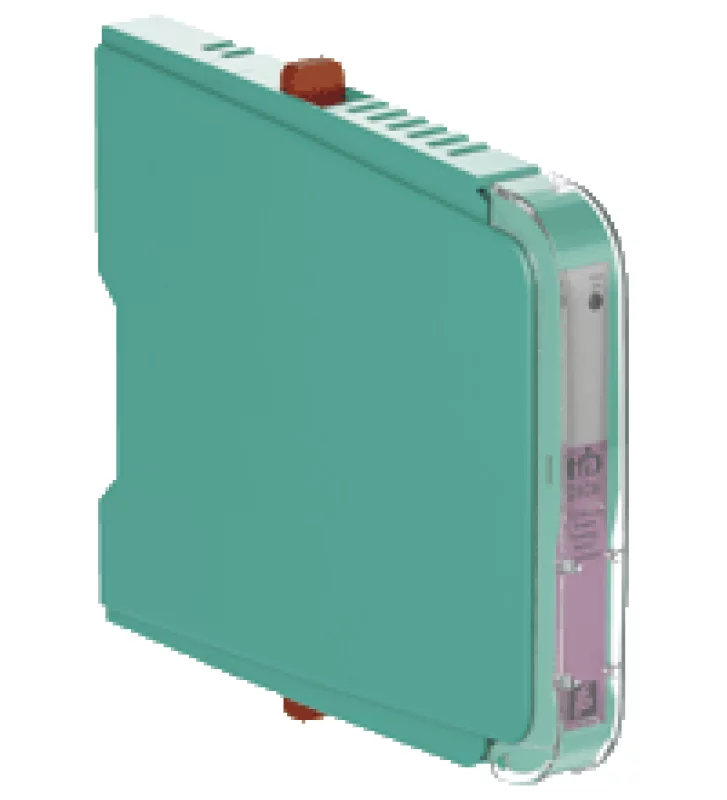

Аналоговый вход Pepperl+Fuchs Источник питания HID2026
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Технические характеристики HiD2026
Питание |
|
Подключение |
SL1: 1a(-), 1b(-); 2a(+), 2b(+) |
Тип сигнала |
Аналоговый вход |
Номинальное напряжение |
20,4 ... 30 В через объединительную плату |
Потери мощности |
0,8 W при 24 В (на канал) |
Номинальный ток |
95 мА при 24 В, выход 20 мА |
Вход |
|
Подключение |
SL2: 5a(+), 5b(-); 1a(+), 1b(- |
Входной ток |
4 ... 20 мА , ограничение тока 26 мА обычно |
Напряжение |
мин. 15,5 В при 20 мА |
Пульсация |
10 мВ эффективный |
Выход |
|
Подключение |
SL1: 8a(+), 7a(-); 10a(+), 9a(-) |
Полное сопротивление нагрузки |
0 ... 650 Ом |
Выходной сигнал |
4 ... 20 мА или 1 ... 5 В (при внутреннем сопротивлении 250 Ω, 0,1 %) |
Время отклика |
40 мсек , 10 ... 90% ступенчатое изменение |
Характеристики передачи |
|
Калибровка погрешности |
< ±> 0,1% от максимального значения шкалы (ток на выходе) |
Влияние температуры |
< 2 &микро;A/K (0 ... 60 °C (32 ... 140 °F)); < 4 &микро;A/K (-20 ... 0 °C (-4 ... 32 °F)) 0,01 %/K |
Линейность |
< ± 0,1% от максимального значения шкалы |
Влияние нагрузки |
< ±> 0.1 % конечного значения от 0 ... до 650 Ом |
Частотный диапазон |
канал связи: 0,5 ... 40 кГц в пределах 3 дБ, (-6 дБ при 100 кГц), от передатчика к выходу и от выхода к передатчику, подходит для использования с передатчиками SMART по протоколу HART или аналогичному протоколу |
Условия окружающей среды |
|
Температура окружающей среды |
-20 ... 60 ° C |
Относительная влажность воздуха |
5 ... 90%, неконденсируемый до 35 °C (95 °F) |
Механические данные |
|
Размеры (мм) |
18 х 106 х 128 |
Вес |
140 г. |
Уровень защиты |
IP20 |
